工程推進

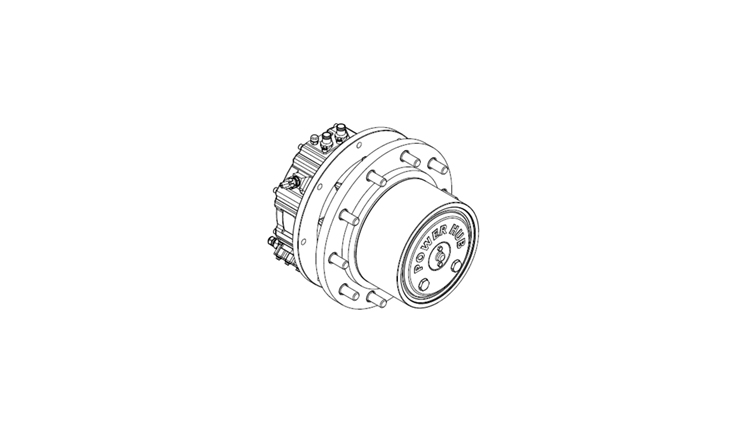

奧美尼齒輪有限公司Power Hub®系列有多種廣泛應用的選項組合： － 液壓馬達，法蘭安裝或臥式安裝，正排量泵，軸向柱塞 － 電動馬達；徑向和軸向磁通永磁電機，交流感應電機，中低壓直流電機 － 整體式彈簧液壓釋放制動剎車，簡稱SAHR － 匹配的齒輪傳動比 － 標準和客戶定制安裝法蘭、法蘭外圈，螺栓配套 － 斷開齒輪箱，無負載牽引
|
 |
|
VT系列－臥式安裝液壓傳動裝置 |
|||||||||
|
型號 |
最大間歇扭力 Nm |
最大持續(xù)扭力 Nm |
徑向負荷 kg |
傳動比 |
總長 mm |
導向口直徑 mm |
中心圓直徑 mm |
齒輪箱重量 kg |
下載 |
|
VT-02 |
2,000 |
1,000 |
3,200 |
6.15 |
173 |
160 |
可選 |
20 |
|
|
VT-04 |
4,000 |
2,000 |
4,000 |
6.15 |
213 |
190 |
可選 |
30 |
|
|
VT-07 |
7,000 |
3,500 |
6,400 |
18-64 |
271 |
200 |
可選 |
45 |
|
|
VT-09 |
9,000 |
4,500 |
7,000 |
21-159 |
271 |
200 |
可選 |
50 |
|
|
VT-11 |
11,000 |
5,500 |
8,000 |
15-121 |
293-330 |
250 |
可選 |
90 |
|
|
VT-13 |
13,000 |
6,500 |
8,000 |
15-125 |
305-335 |
250 |
可選 |
90.9 |
|
|
VT-18 |
18,000 |
9,000 |
10,000 |
27-162 |
337 |
280 |
可選 |
100 |
|
|
VT-24 |
24,000 |
12,000 |
14,000 |
61-167 |
357 |
320 |
可選 |
155 |
|
|
VT-32 |
32,000 |
16,000 |
14,000 |
67-161 |
339 |
320 |
可選 |
158 |
|
|
VT-40 |
40,000 |
20,000 |
14,000 |
36-59 |
359 |
350 |
可選 |
180 |
|
|
VT-50 |
50,000 |
25,000 |
14,000 |
74-146 |
503 |
350 |
可選 |
180 |
|
|
VTe 系列－電力驅(qū)動傳動裝置 |
|||||||||
|
型號 |
最大間歇扭矩 Nm |
最大持續(xù)扭矩 Nm |
徑向負載 kg |
傳動比 |
電機 選項 |
導向口直徑 mm |
中心圓直徑 mm |
齒輪箱重量 kg |
下載 |
|
VTe-02 |
2,000 |
1,000 |
3,200 |
6.15 |
173 |
160 |
可選 |
20 |
|
|
VTe-04 |
4,000 |
2,000 |
4,000 |
6.15 |
213 |
190 |
可選 |
30 |
|
|
VTe-07 |
7,000 |
3,500 |
6,400 |
18-64 |
PMAC, ACIM, DC |
200 |
可選 |
45 |
|
|
VTe-09 |
9,000 |
4,500 |
7,000 |
21-159 |
PMAC |
200 |
可選 |
50 |
|
|
VTe-11 |
11,000 |
5,500 |
8,000 |
15-121 |
PMAC |
250 |
可選 |
90 |
|
|
VTe-13 |
13,000 |
6,500 |
8,000 |
15-125 |
PMAC |
250 |
可選 |
90.9 |
|
|
VTe-18 |
18,000 |
9,000 |
10,000 |
27-162 |
PMAC |
280 |
可選 |
100 |
|
|
VTe-24 |
24,000 |
12,000 |
14,000 |
61-167 |
PMAC |
320 |
可選 |
155 |
|
|
VTe-32 |
32,000 |
16,000 |
14,000 |
67-161 |
PMAC |
320 |
可選 |
158 |
|
|
VTe-40 |
40,000 |
20,000 |
14,000 |
36-59 |
PMAC |
350 |
可選 |
180 |
|
|
VTe-50 |
50,000 |
25,000 |
14,000 |
74-146 |
PMAC |
350 |
可選 |
180 |
|
