行星回轉驅動齒輪箱設計靈活，提供及其緊湊的功率密度。 奧美尼齒輪有限公司Power Hub®系列有多種廣泛應用的選項組合： - 液壓馬達；法蘭連接，正排量泵 - 電動馬達；徑向和軸向磁通永磁電機，交流感應電機，中低壓直流電機 - 整體式彈簧液壓釋放制動剎車，簡稱SAHR - 雙SAHR，動態(tài)制動可選配 - 匹配的齒輪傳動比 - 標準或客戶定制法蘭固定方式 - 多種驅動小齒輪，自定義小齒輪 |
 |
|

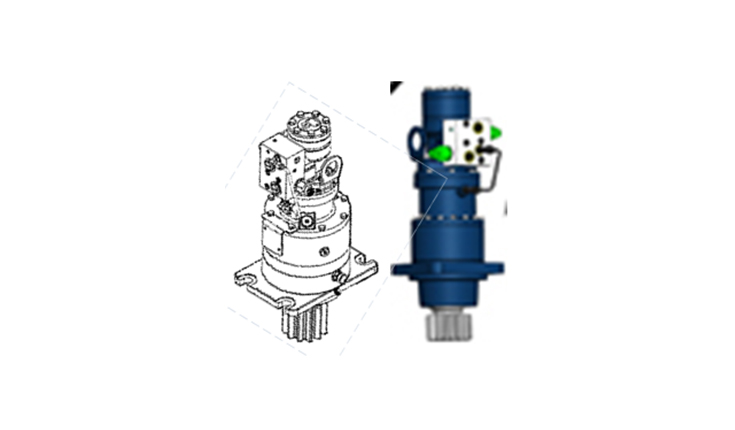

SL 系列－液壓回轉法蘭安裝傳動裝置 |
||||||||
|
型號 |
最大間歇扭力 lbf-in (Nm) |
最大持續(xù)扭力 lbf-in (Nm) |
傳動比 |
齒輪箱重量1) |
液壓馬達 |
反平衡閥 |
小齒輪 |
下載 |
|
SLH |
13,700 (1,550) |
6,850 (775) |
- |
57 (26) |
整機配套 |
整機配套 |
可選 |
|
|
SL-02 |
15,000 (1,695) |
7,500 (848) |
3.60 - 6.20 |
68 (31) |
可選 |
可選 |
可選 |
|
|
SL-06 |
50,000 (5,650) |
25,000 (2,825) |
3.75 - 33.76 |
106 (48) |
可選 |
可選 |
可選 |
|
|
SL-12 |
100,000 (11,300) |
50,000 (5,650) |
4.43 - 50.01 |
125 (57) |
可選 |
可選 |
可選 |
|
|
SL-20 |
166,000 (18,800) |
83,000 (9,400) |
20.95 - 50.01 |
162 (74) |
可選 |
可選 |
可選 |
|
