工程推進

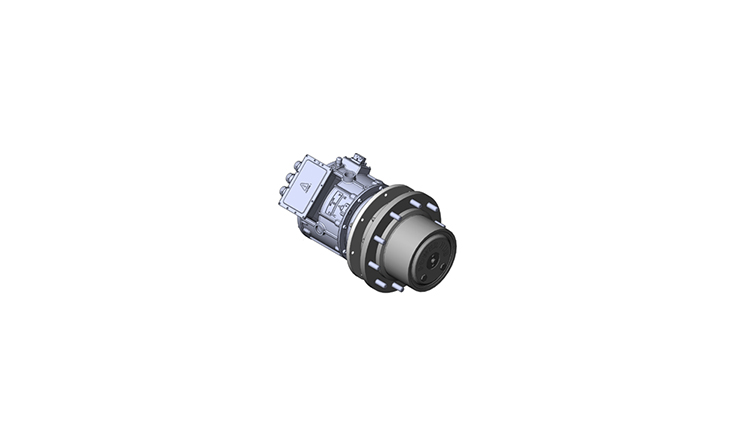

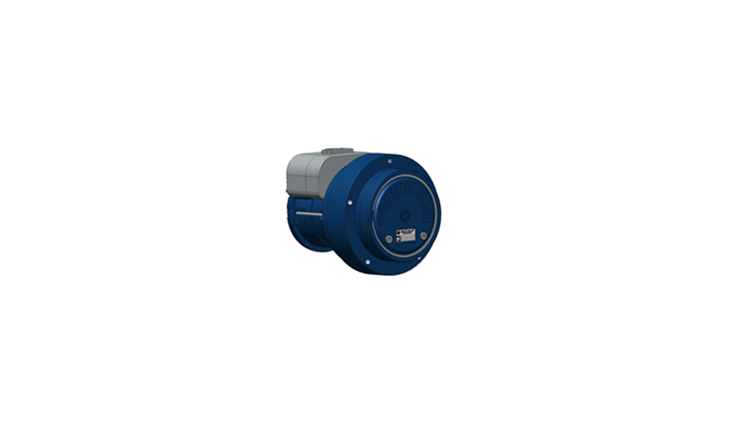

行星Hubs設計靈活，提供及其緊湊的功率密度。 奧美尼齒輪有限公司Power Hub®系列有多種廣泛應用的選項組合： －液壓馬達，法蘭安裝＆臥式安裝，正排量泵，軸向柱塞 －電動馬達；徑向和軸向磁通永磁電機，交流感應電機，中低壓直流電機 －整體式彈簧液壓釋放制動剎車，簡稱SAHR －匹配的齒輪傳動比 －標準和客戶定制安裝法蘭、法蘭外圈，螺栓配套 －斷開齒輪箱，無負載牽引
|
 |
| 型號 |
最大間歇扭力 Nm |
最大持續扭力 Nm |
徑向負荷
kg |
傳動比 |
總長 mm |
導向口直徑 mm |
中心圓直徑 mm |
齒輪箱重量 lb (kg) |
下載 |
| VA-02 |
1,700 |
850 |
3,200 |
6.15 |
173 |
160 |
203 |
20 | |
|
VA-04 |
4,000 | 2,000 | 4,000 | 6.15 | 213 | 199 | 241 | 30 | |
|
VA-07 |
7,000 | 3,500 | 6,400 | 18 - 64 | 246 | 200 | 241 | 45 |
 |
|
VA-09 |
9,000 | 4,500 | 7,000 | 21 - 159 | 316 | 200 | 241 | 50 |
| 型號 |
最大間歇扭力 Nm |
最大持續扭力 Nm |
徑向負荷 kg |
傳動比 |
總長 mm |
導向口直徑 mm |
中心圓直徑 mm |
齒輪箱重量 lb (kg) |
下載 |
| WD-02 |
1,700 |
850 |
3,200 |
12 - 23 |
213 |
152.4 |
209 |
29.2 | |
|
WD-03 |
3,390 | 1,695 | 3178 | 18 - 68 | 260 | 200 | 241.3 | 41 |
|
|
WS-06 |
2,900 | 1,450 | 4,600 | 3 - 5 | 269 | 200 | 241 | 48 |
|
|
WD-06 |
5,700 | 2,850 | 4,600 | 13 - 75 | 269 | 200 | 241 | 65 |
|
|
WS-12 |
6,800 | 3,400 | 7,300 | 3 - 6 | 267 | 270 | 315 - 335 | 80 |
|
|
WD-12 |
11,300 | 5,650 | 7,300 | 19 - 49 | 315 | 270 | 315 - 335 | 95.5 |
|
| 型號 |
最大間歇扭力 Nm |
最大持續扭力 Nm |
徑向負荷 kg |
傳動比 |
總長 mm |
導向口直徑 mm |
中心圓直徑 mm |
齒輪箱重量 lb (kg) |
下載 |
|
VB-02 |
1,800 | 800 |
|
||||||
|
VB-04 |
4,000 | 2,000 | 7000 | 6.15 | 213 | 190 | 241.3 | 32 |
|
| VB-07 |
7,000 |
3,500 |
6,400 |
18 - 64 |
271 |
200 |
241.3 |
45 |
|
|
VB-09 |
9,000 | 4,500 | 7,000 | 21 - 159 | 271 | 200 | 241.3 | 50 |
|
|
VB-11 |
11,000 | 5,500 | 8,000 | 15 - 121 | 293 - 330 | 250 | 335 | 90 |
|
|
VB-13 |
13,000 | 6,500 | 8,000 | 15 - 125 | 305 - 335 | 250 | 335 | 90.9 |
|
|
VB-18 |
18,000 | 9,000 | 10,000 | 27 - 162 | 337 | 280 | 335 | 100 |
|
|
VB-24 |
24,000 | 12,000 | 14,000 | 61 - 167 | 357 | 320 | 可選 | 155 | |
|
VB-36 |
32,000 | 16,000 | 14,000 | 61 - 161 | 339 | 320 | 可選 | 158 | |
|
VB-40 |
40,000 | 20,000 | 14,000 | 36 - 59 | 359 | 350 | 可選 | 180 | |
|
VB-50 |
50,000 | 25,000 | 14,000 | 74 -146 | 503 | 350 | 可選 | 180 |
| 型號 |
最大間歇扭力 Nm |
最大持續扭力 Nm |
徑向負荷 kg |
傳動比 |
電機選項 |
導向口直徑 mm |
中心圓直徑 mm |
齒輪箱重量 lb (kg) |
下載 |
|
Ve-01 |
1,000 | 500 | 2,275 | 21 - 52 | PMAC, ACIM, DC | 184 | 216 | 30 | |
| Ve-07 |
7,000 |
3,500 |
6,400 |
18 - 64 |
PMAC, ACIM, DC |
200 |
241.3 |
45 | |
|
Ve-09 |
9,000 | 4,500 | 7,000 | 21 - 159 | PMAC | 200 | 241.3 | 50 | |
|
Ve-11 |
11,000 | 5,500 | 8,000 | 15 - 121 | PMAC | 250 | 335 | 90 | |
|
Ve-13 |
13,000 | 6,500 | 8,000 | 15 - 125 | PMAC | 250 | 335 | 90.9 | |
|
Ve-18 |
18,000 | 9,000 | 10,000 | 27 - 162 | PMAC | 280 | 335 | 100 | |
|
Ve-24 |
24,000 | 12,000 | 14,000 | 61 - 167 | PMAC | 320 | 可選 | 155 | |
|
Ve-36 |
32,000 | 16,000 | 14,000 | 61 - 161 | PMAC | 320 | 可選 | 158 | |
|
Ve-40 |
40,000 | 20,000 | 14,000 | 36 - 59 | PMAC | 350 | 可選 | 180 | |
|
Ve-50 |
50,000 | 25,000 | 14,000 | 74 -146 | PMAC | 350 | 可選 | 180 |
|
